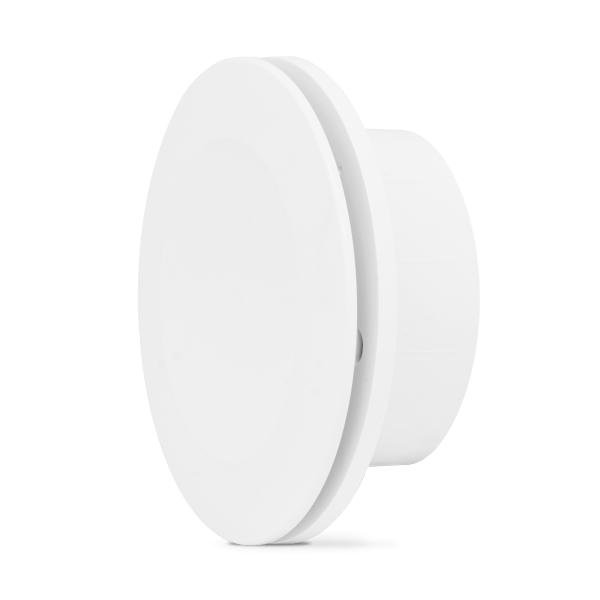

Anemostaty aRslim nawiewno-wywiewne
Anemostaty nawiewno-wywiewne aRslim to kratki wentylacyjne sufitowe wykonane z tworzywa ABS, ukształtowane tak, by odpowiednio rozprowadzać powietrze po pomieszczeniu z góry. Stosowane są jako elementy wentylacji mechanicznej w wewnętrznych ciągach wentylacyjnych, sufitach podwieszanych oraz w systemach wentylacyjnych wewnątrz budynku.
Dodatkowym atutem anemostatów jest możliwość regulowania przepływu powietrza lub jego całkowitego zamknięcia. Jest to szczególnie ważna cecha w pomieszczeniach okresowo narażonych na wysoką wilgotność oraz w sezonie zimowym. Anemostaty zalecane są do montażu w rurach spiro oraz innych okrągłych systemach wentylacyjnych. Posiada możliwość montażu filtra.

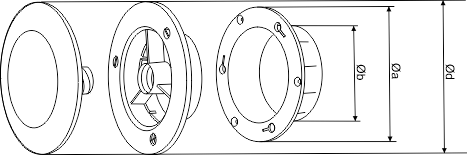

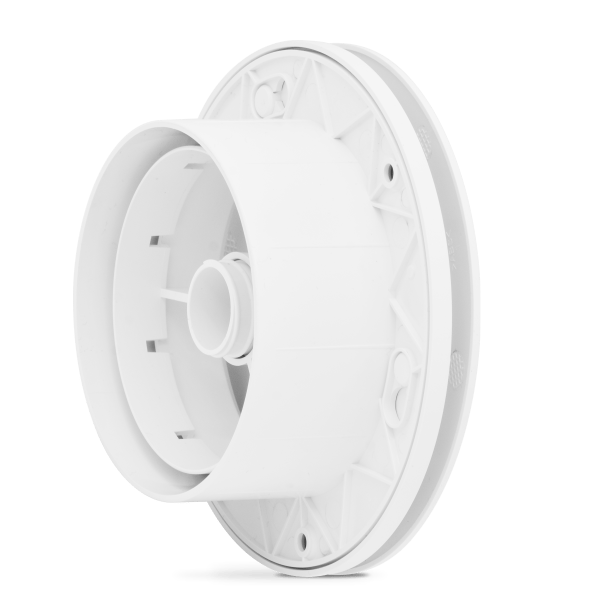

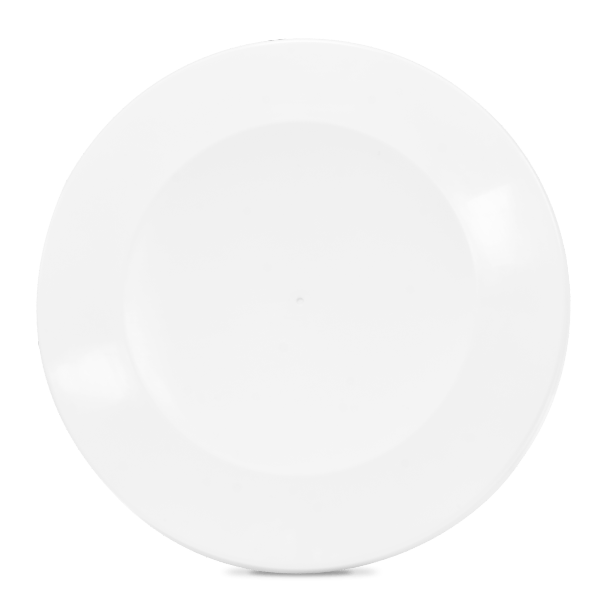

Anemostat składa się z trzech elementów: ramki montażowej, korpusu oraz talerza regulującego przepływ powietrza. Talerz umożliwia precyzyjne ustawienie ilości przepływającego powietrza w zależności od potrzeb wentylacyjnych pomieszczenia.
Ø 100 Ø 120 Ø 150
| kod | nazwa | kolor | Øb [mm] | Øa [mm] | Ød [mm] | e [mm] | g [mm] | h [mm] |
|---|---|---|---|---|---|---|---|---|
| 02-059 | Anemostat aRslim 100 nawiewno-wywiewny | biały | 99 | 135 | 140 | 38 | 6 | 6 |
| 02-060 | Anemostat aRslim 120 nawiewno-wywiewny | biały | 118 | 155 | 160 | 38 | 6 | 7 |
| 02-061 | Anemostat aRslim 150 nawiewno-wywiewny | biały | 148 | 185 | 190 | 38 | 6 | 9 |

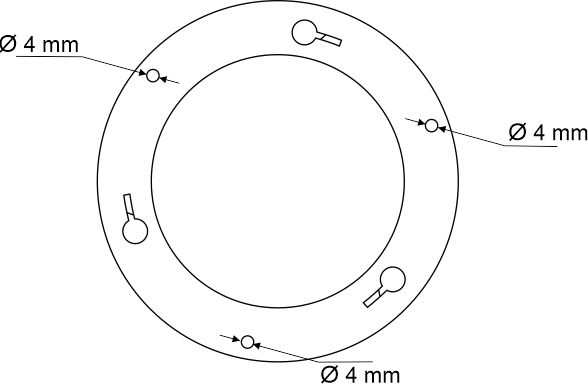

Montaż anemostatu jest szybki i prosty. Do zamocowania ramki anemostatu wystarczą 3 śrubki. Po zamocowaniu ramki w otworze (1) należy włożyć korpus w ramkę montażową umieszczając element montażowy na korpusie w gnieździe ramki (2), docisnąć korpus do ramki montażowej w kierunku sufitu, a następnie przekręcić go zgodnie z ruchem wskazówek zegara, aż do momentu usłyszenia charakterystycznego kliknięcia (3), które oznacza prawidłowe zamocowanie. Wkręcić talerz z panelem do korpusu przekręcając zgodnie z ruchem wskazówek zegara (4, 5).
Dzięki trójelementowej konstrukcji anemostat można łatwo zdemontować w celu montażu i wymiany filtra, czyszczenia anemostatu oraz konserwacji systemu wentylacyjnego. Wystarczy docisnąć korpus wraz z talerzem do sufitu, przekręcić przeciwnie do ruchu wskazówek zegara i zdjąć go z ramki montażowej.
Podczas otwierania przepływu powietrza z pozycji całkowicie zamkniętego przepływu (talerz regulacyjny szczelnie przylega do korpusu anemostatu) należy przytrzymać korpus anemostatu i przekręcić talerz regulacyjny przeciwnie do ruchów wskazówek zegara aby zabezpieczyć korpus przed odkręceniem.
Aby zatrzymać kurz i zanieczyszczenia do anemostatu zaprojektowany został dedykowany filtr klasy G4. Filtr poprawia jakość powietrza w pomieszczeniu i chroni instalację wentylacyjną przed zabrudzeniem.
